产品详细
产品介绍
规格尺寸

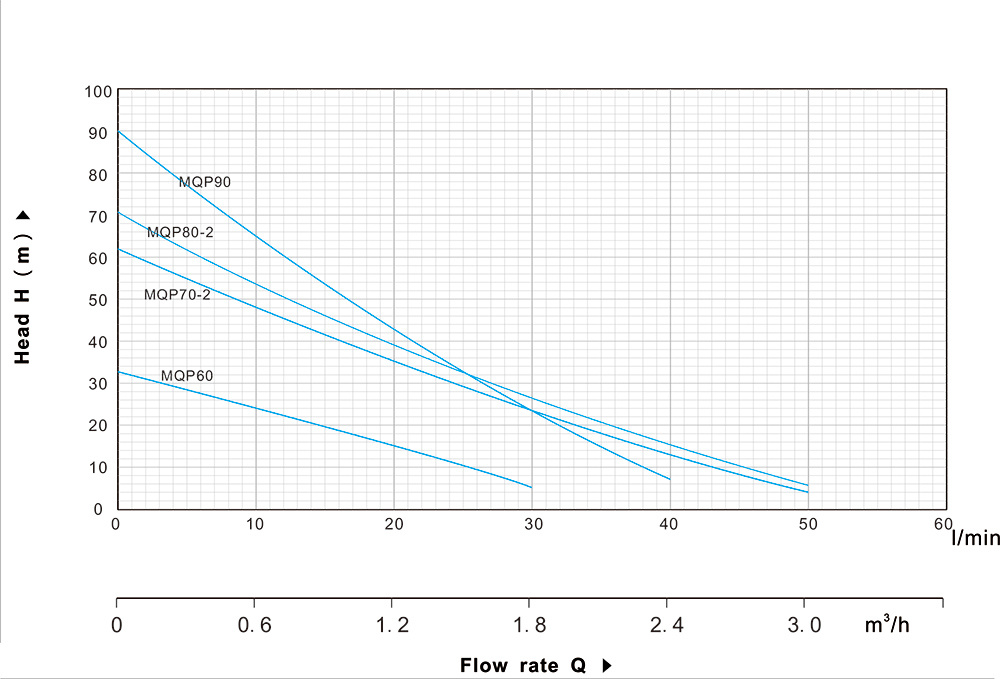

性能曲线
型号 | 功率 | 进/出口径( " ) | 最大流量 Qmax(L/min) | 流量范围 Q range | 最大扬程 Hmax(m) | 扬程范围 H range | ||
KW | HP | DN1 | DN2 | |||||
MQP60 | 0.37 | 0.50 | 1" | 1" | 40 | 5-40 | 40 | 38-5.5 |
MQP70-2 | 0.55 | 0.75 | 1' | 1" | 50 | 5-50 | 60 | 58-10 |
MQP80-2 | 0.75 | 1 | 1" | 1" | 50 | 5-50 | 70 | 66-10 |

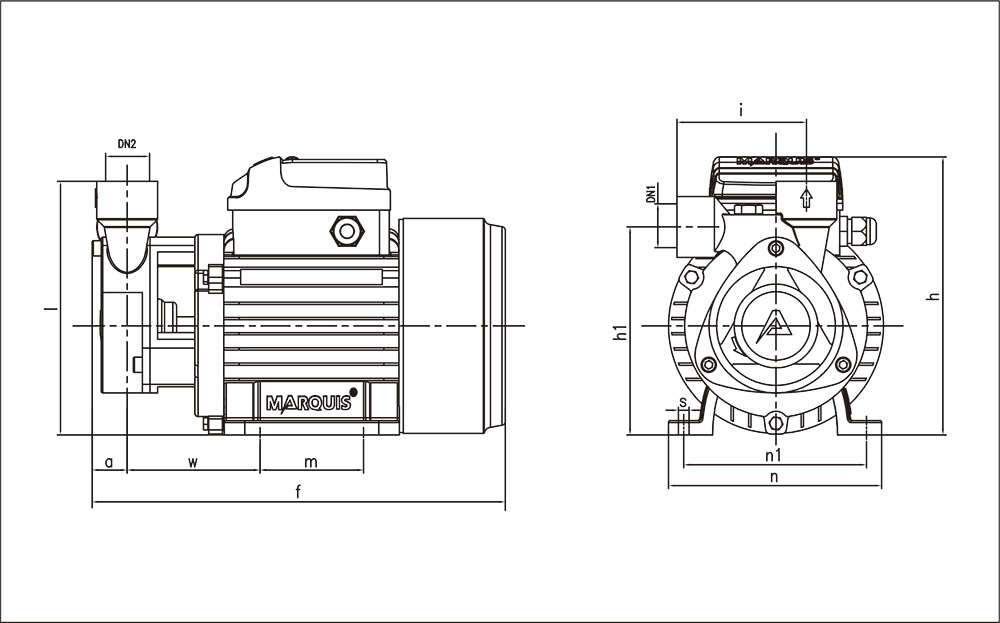

型号 | 进/出口径( " ) | 尺寸(mm) | ||||||||||||
单相 | 三相 | DN1 | DN2 | a | f | h | hi | i | I | m | n | n1 | w | S |
MQP60 | MQ60 | 1" | 1" | 22 | 235 | 155 | 111 | 80 | 139 | 80 | 120 | 100 | 65 | 7 |
MQP70-2 | MQ70-2 | 1' | 1" | 22.5 | 262 | 182 | 135 | 85 | 165 | 68 | 137 | 110 | 77 | 7 |
MQP80-2 | MQ80-2 | 1" | 1" | 22.5 | 273 | 182 | 138 | 85 | 169 | 68 | 137 | 110 | 89 | 7 |
MQP90 | MQ90 | 3/4" | 3/4" | 22 | 264 | 182 | 134 | 83 | 169 | 68 | 137 | 110 | 86 | 7 |
型号 | 件数 | 毛重(kg) | 净重(kg) | 体积(m³) | 长(cm) | 宽(cm) | 高(cm) |
MQP60 | 1 | 5.82 | 5.5 | 0.07 | 28 | 14.5 | 21 |
MQP70-2 | 1 | 9 | 8.6 | 0.01 | 29 | 17.00 | 20.80 |
MQP80-2 | 1 | 10.6 | 10.2 | 0.011 | 30.00 | 17.00 | 20.80 |
MQP90 | 1 | 10.9 | 10.2 | 0.01 | 29.5 | 16.4 | 21 |
型号 | 功率 | 流量 Q |
m³/h | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | ||
单相 | 三相 | KW | HP | l/min | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |
MQP60 | MQ60 | 0.37 | 0.50 | 扬程 H m |
33 | 29 | 24 | 20 | 15 | 11 | 5 | |||||
MQP70-2 | MQ70-2 | 0.55 | 0.75 | 60 | 56 | 50 | 43 | 36 | 30 | 22 | 17 | 13 | 9 | 5 | ||
MQP80-2 | MQ80-2 | 0.75 | 1 | 70 | 63 | 55 | 47 | 40 | 33 | 26 | 20 | 16 | 11 | 6 | ||
MQP90 | MQ90 | 0.75 | 1 | 90 | 79 | 66 | 54 | 43 | 31 | 24 | 18 | 7 |
