产品详细
产品介绍
规格尺寸
性能曲线
型号 | 功率 | 进/出口径( " ) | 最大流量 Qmax(L/min) | 流量范围 Q range | 最大扬程 Hmax(m) | 扬程范围 H range | ||
KW | HP | DN1 | DN2 | |||||
MHF/5A | 1.1 | 1.5 | 2" | 2" | 600 | 100-600 | 14.5 | 13.8-3 |
MHF/5AH | 2.2 | 3 | 2" | 2" | 450 | 100-400 | 35 | 34-17 |
MHF/5AM | 1.5 | 2 | 2" | 2" | 600 | 100-500 | 22.5 | 22-10 |
MHF/5AM-2 | 1.5 | 2 | 2" | 2" | 600 | 100-500 | 22.5 | 22-10 |
MHF/5B | 0.75 | 1 | 2" | 2" | 550 | 100-500 | 13.7 | 13.2-5 |
MHF/5BM | 1.1 | 1.5 | 2" | 2" | 600 | 100-500 | 20.2 | 19.2-7.5 |
MHF/6A | 2.2 | 3 | 3" | 3" | 1300 | 250-1200 | 18.5 | 18-6 |
MHF/6AR | 2.2 | 3 | 4" | 4" | 1300 | 200-1200 | 18.5 | 18.1-6 |
MHF/6B | 1.5 | 2 | 3" | 3" | 1200 | 250-1100 | 14.6 | 14.2-5 |
MHF/6BR | 1.5 | 2 | 4“ | 4" | 1200 | 250-1100 | 14.6 | 14.2-5 |
MHF/6C | 1.1 | 1.5 | 3" | 3" | 1100 | 200-1000 | 11.9 | 11.7-3 |
MHF/6CR | 1.1 | 1.5 | 4" | 4" | 1100 | 200-1000 | 11.9 | 11.7-3 |
MHF/7AR | 3.75 | 5 | 4" | 4" | 2200 | 300-2000 | 18.8 | 18.2-9.8 |
MHF/7BR | 3.0 | 4 | 4“ | 4" | 1400 | 300-1300 | 20.8 | 20-6 |

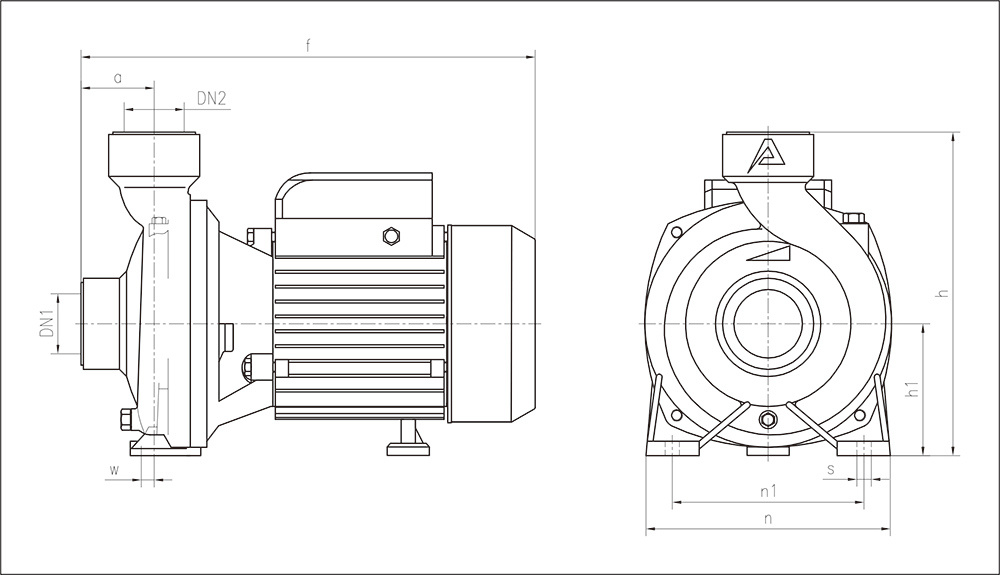

型号 | 进/出口径( " ) | 尺寸(mm) | |||||||||
单相 | 三相 | DN1 | DN2 | a | f | h | hi | n | n1 | W | S |
MHF/5B | MH/5B | 2" | 2" | 65 | 331 | 236 | 92 | 192 | 152 | 16 | 10 |
MHF/5A |
MH/5A |
2" | 2" | 65 | 331 | 236 | 92 | 192 | 152 | 16 | 10 |
MHF/5BM |
MH/5BM |
2" | 2" | 61 | 379 | 270 | 110 | 206 | 160 | 10 | 12 |
MHF/5AM | MH/5AM | 2" | 2" | 61 | 379 | 270 | 110 | 206 | 160 | 10 | 12 |
MHF/5AH | MHF/5AH | 2" | 2" | 71 | 410 | 262 | 112 | 210 | 170 | 14 | 33 |
型号 | 件数 | 毛重(kg) | 净重(kg) | 体积(m³) | 长(cm) | 宽(cm) | 高(cm) |
MHF/5B | 1 | 16.0 | 15.0 | 0.023 | 36.2 | 22.0 | 28.5 |
MHF/5A | 1 | 16.3 | 15.5 | 0.023 | 36.2 | 22.0 | 28.5 |
MHF/5BM | 1 | 21.6 | 21.0 | 0.027 | 40.2 | 22.8 | 29.8 |
MHF/5AM | 1 | 23.1 | 22.5 | 0.027 | 40.2 | 22.8 | 29.8 |
MHF/5AH | 1 | 35.2 | 32.6 | 0.034 | 45 | 25 | 30 |

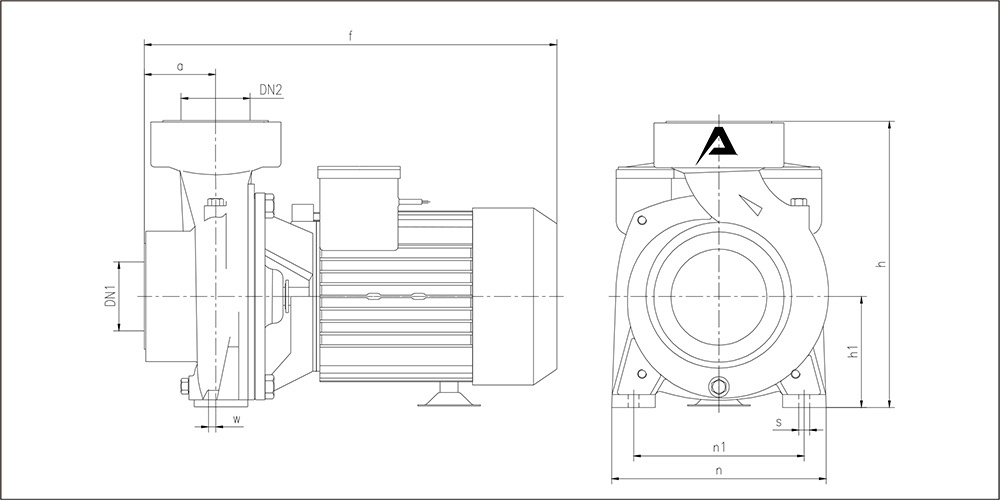

型号 | 进/出口径( " ) | 尺寸(mm) | |||||||||
单相 | 三相 | DN1 | DN2 | a | f | h | hi | n | n1 | w | S |
MHF/6C | MH/6C | 3" | 3" | 73 | 404 | 312 | 123 | 238 | 190 | 14 | 12 |
MHF/6CR | MH/6CR | 4" | 4" | 81 | 412 | 318 | 123 | 238 | 190 | 18 | 12 |
MHF/6B | MH/6B | 3" | 3" | 73 | 404 | 312 | 123 | 238 | 190 | 14 | 12 |
MHF/6BR | MH/6BR | 4“ | 4" | 81 | 412 | 318 | 123 | 238 | 190 | 18 | 12 |
MHF/6A | MH/6A | 3" | 3" | 73 | 450 | 312 | 123 | 238 | 190 | 14 | 12 |
MHF/6AR | MH/6AR | 4" | 4" | 81 | 460 | 318 | 123 | 238 | 190 | 18 | 12 |
MHF/7BR | MH/7BR | 4" | 4" | 81 | 460 | 318 | 123 | 238 | 190 | 18 | 12 |
MHF/7AR | MH/7AR | 4“ | 4" | 100 | 558 | 394 | 162 | 292 | 227 | 40 | 16 |
型号 | 件数 | 毛重(kg) | 净重(kg) | 体积(m³) | 长(cm) | 宽(cm) | 高(cm) |
MHF/6C | 1 | 29.71 | 26.5 | 0.044 | 45.7 | 28.3 | 34.0 |
MHF/6CR | 1 | 32.71 | 29.5 | 0.044 | 45.7 | 28.3 | 34.0 |
MHF/6B | 1 | 31.4 | 28.8 | 0.044 | 45.7 | 28.3 | 34.0 |
MHF/6BR | 1 | 34.4 | 31.8 | 0.044 | 45.7 | 28.3 | 34.0 |
MHF/6A | 1 | 37.6 | 35 | 0.048 | 50.2 | 28.3 | 34.0 |
MHF/6AR | 1 | 41.5 | 38.5 | 0.048 | 50.2 | 28.3 | 34.0 |
MHF/7BR | 1 | 44.5 | 41.5 | 0.048 | 50.2 | 28.3 | 34.0 |
MHF/7AR | 1 | 85 | 83 | 0.083 | 60.0 | 33.0 | 42.0 |
型号 | 功率 | 流量 Q |
m³/h | 0 | 3 | 6 | 9 | 12 | 15 | 18 | 21 | 24 | 30 | ||
单相 | 三相 | KW | HP | l/min | 0 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | |
MHF/5B | MH/5B | 0.75 | 1 | 扬程 H m |
12.4 | 12.2 | 12 | 11.7 | 11.2 | 10.4 | 9.2 | 7.5 | |||
MHF/5A | MH/5A | 1.1 | 1.5 | 14.8 | 14.7 | 14.5 | 14 | 13.5 | 12.7 | 11.8 | 10.6 | 9.2 | |||
MHF/5BM | MH/5BM | 1.1 | 1.5 | 16.2 | 16.2 | 16 | 15.5 | 15 | 14.2 | 13.2 | 12 | 10.3 | |||
MHF/5AM | MH/5AM | 1.5 | 2 | 20 | 19.9 | 19.8 | 19.5 | 19 | 18.4 | 17.5 | 16.5 | 15 | 10 | ||
MHF/5AH | MH/5AH | 2.2 | 3 | 35 | 33.5 | 32 | 31 | 29 | 27 | 26 | 23 | 16 |

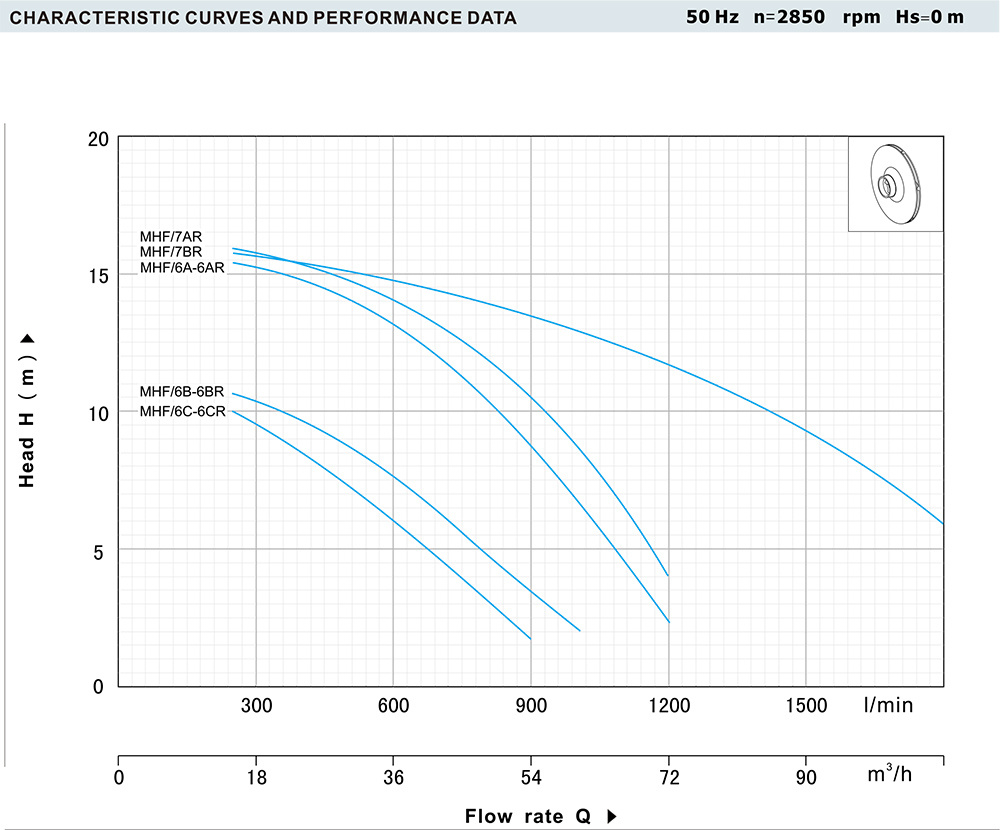

型号 | 功率 | 流量 Q |
m³/h | 0 | 15 | 18 | 30 | 36 | 48 | 54 | 60 | 72 | 96 | 108 | ||
单相 | 三相 | KW | HP | l/min | 0 | 250 | 300 | 500 | 600 | 800 | 900 | 1000 | 1200 | 1600 | 1800 | |
MHF/6C | MH/6C | 1.1 | 1.5 | 扬程 H m |
10.6 | 10 | 9.6 | 7.5 | 6.2 | 3.2 | 1.7 | |||||
MHF/6CR | MH/6CR | 1.1 | 1.5 | 10.6 | 10 | 9.6 | 7.5 | 6.2 | 3.2 | 1.7 | ||||||
MHF/6B | MH/6B | 1.5 | 2 | 11.6 | 11.2 | 11 | 9.5 | 8.5 | 5.4 | 3.5 | 2 | |||||
MHF/6BR | MH/6BR | 1.5 | 2 | 11.6 | 11.2 | 11 | 9.5 | 8.5 | 5.4 | 3.5 | 2 | |||||
MHF/6A | MH/6A | 2.2 | 3 | 16.2 | 15.8 | 15.6 | 14.3 | 13.3 | 10.6 | 9 | 7 | 2.3 | ||||
MHF/6AR | MH/6AR | 2.2 | 3 | 16.2 | 15.8 | 15.6 | 14.3 | 13.3 | 10.6 | 9 | 7 | 2.3 | ||||
MHF/7BR | MH/7BR | 3.0 | 4 | 17.4 | 16.8 | 16.6 | 15.5 | 14.7 | 12.3 | 10.6 | 8.7 | 4.2 | ||||
MHF/7AR | MH/7AR | 3.75 | 5 | 16.6 | 16.4 | 16.2 | 15.6 | 15.2 | 14.3 | 13.7 | 13.1 | 11.8 | 8.4 | 5.8 |
