产品详细
产品介绍
规格尺寸
性能曲线
型号 | 功率 | 进/出口径( " ) | 最大流量 Qmax(L/min) | 流量范围 Q range | 最大扬程 Hmax(m) | 扬程范围 H range | ||
KW | HP | DN1 | DN2 | |||||
MJm25X | 0.37 | 0.5 | 1" | 1" | 40 | 5-40 | 30 | 28-10 |
MJm100X | 0.55 | 0.75 | 1" | 1" | 72 | 5-72 | 38 | 38-16 |
MJm75X | 0.55 | 0.75 | 1" | 1" | 50 | 5-50 | 41 | 38.5-16 |
MJm/10M | 0.75 | 1 | 1" | 1" | 80 | 5-80 | 40 | 40-16 |
MJm101 | 0.75 | 1 | 1" | 1" | 50 | 5-50 | 47 | 43-19 |
MJm101X | 0.75 | 1 | 1" | 1" | 50 | 5-50 | 47 | 43-19 |
MJm102 | 0.75 | 1 | 1" | 1" | 85 | 5-80 | 34 | 33-18 |
MJm102X | 0.75 | 1 | 1" | 1" | 85 | 5-80 | 34 | 33-18 |
MJm103X | 0.75 | 1 | 1" | 1" | 85 | 5-80 | 46 | 42-21 |
MJm155 | 1.1 | 1.5 | 1 1/4" | 1" | 100 | 32-100 | 41 | 38-10 |
MJm200 | 1.5 | 2 | 1 1/4" | 1" | 92 | 14-92 | 50 | 43-10 |
MJm201 | 1.5 | 2 | 1 1/4" | 1" | 63 | 3.5-60 | 60 | 53-4 |
MJm202 | 1.5 | 2 | 1 1/4" | 1" | 53 | 10-52 | 65 | 57-3 |
型号 | 进/出口径( " ) | 尺寸(mm) | ||||||||
单相 | DN1 | DN2 | a | f | h | hi | n | n1 | w | S |
MJm25(X) | 1" | 1" | 96.5 | 354 | 180 | 135 | 170 | 132 | 23 | 10 |
MJm50(X) | 1" | 1" | 126 | 377.5 | 180 | 147 | 180 | 140 | 23 | 10 |
MJm75(X) | 1" | 1" | 126 | 406 | 200 | 147 | 180 | 140 | 25 | 10 |
MJm100(X) | 1" | 1" | 126 | 406 | 200 | 147 | 180 | 140 | 25 | 10 |
MJm101(X) | 1" | 1" | 126 | 406 | 200 | 147 | 180 | 140 | 25 | 10 |
MJm102(X) | 1" | 1" | 126 | 406 | 200 | 147 | 180 | 140 | 25 | 10 |
MJm103(X) | 1" | 1" | 126 | 406 | 200 | 147 | 180 | 140 | 25 | 10 |
MJm155 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
MJm156 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
MJm157 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
MJm200 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
MJm201 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
MJm202 | 1 1/4" | 1" | 137 | 473 | 236 | 165 | 206 | 160 | 30 | 10 |
型号 | 件数 | 毛重(kg) | 净重(kg) | 体积(m³) | 长(cm) | 宽(cm) | 高(cm) |
MJm25(X) | 1 | 9.8 | 9.4 | 0.016 | 38.00 | 20.00 | 21.00 |
MJm50(X) | 1 | 12.4 | 13.0 | 0.019 | 42.50 | 21.00 | 21.00 |
MJm75(X) | 1 | 14.1 | 13.6 | 0.020 | 43.00 | 20.50 | 22.60 |
MJm100(X) | 1 | 14.1 | 13.6 | 0.020 | 43.00 | 20.50 | 22.60 |
MJm101(X) | 1 | 15.1 | 14.6 | 0.020 | 43.00 | 20.50 | 22.60 |
MJm102(X) | 1 | 15.3 | 14.8 | 0.020 | 43.00 | 20.50 | 22.60 |
MJm103(X) | 1 | 15.6 | 15.1 | 0.020 | 43.00 | 20.50 | 22.60 |
MJm155 | 1 | 23.2 | 22.7 | 0.030 | 50.00 | 23.00 | 26.00 |
MJm156 | 1 | 23.4 | 22.9 | 0.030 | 50.00 | 23.00 | 26.00 |
MJm157 | 1 | 23.4 | 22.9 | 0.030 | 50.00 | 23.00 | 26.00 |
MJm200 | 1 | 24.5 | 23.9 | 0.030 | 50.00 | 23.00 | 26.00 |
MJm201 | 1 | 25 | 24.4 | 0.030 | 50.00 | 23.00 | 26.00 |
MJm202 | 1 | 25 | 24.4 | 0.030 | 50.00 | 23.00 | 26.00 |

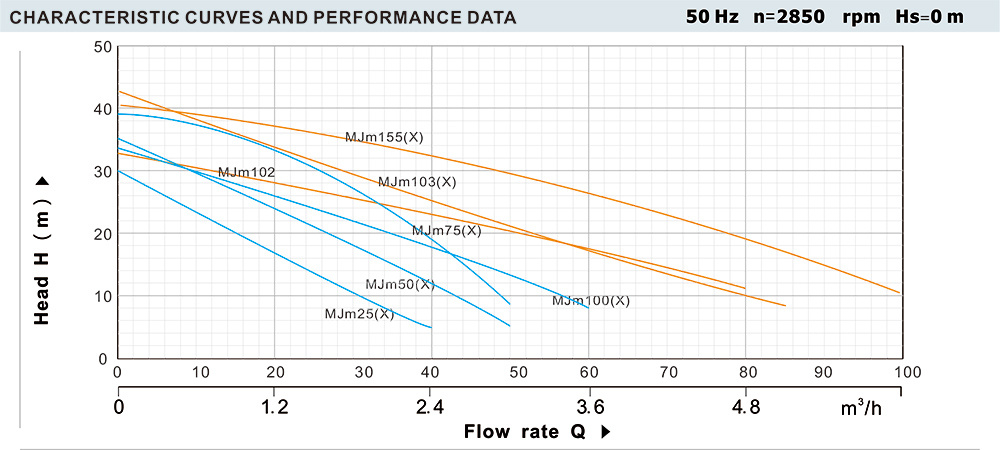

型号 | 功率 | 流量 Q |
m³/h | 0 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.6 | 4.2 | 4.8 | 5.1 | 5.4 | 6.0 | ||
单相 | 三相 | KW | HP | l/min | 0 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 85 | 90 | 100 | |
MJm25(X) | 0.37 | 0.5 | 扬程 H m |
30 | 24 | 20 | 17 | 14 | 11 | 8 | 5 | ||||||||||
MJm50(X) | 0.45 | 0.6 | 35 | 30 | 27 | 24 | 21 | 18 | 15 | 12 | 9 | 5 | |||||||||
MJm75(X) | 0.55 | 0.75 | 41 | 36 | 34 | 32 | 30 | 28 | 25 | 21 | 15 | 6 | |||||||||
MJm100(X) | 0.55 | 0.75 | 34 | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 21 | 13 | 8 | ||||||||
MJm101(X) | 0.75 | 1 | 47 | 44 | 42 | 39 | 36 | 33 | 29 | 25 | 21 | 12 | 9 | ||||||||
MJm103(X) | 0.75 | 1 | 42 | 39 | 36 | 34 | 32 | 29 | 27 | 25 | 27 | 21 | 17 | 13 | 11 | ||||||
MJm155(X) | 1.1 | 1.5 | 42 | 39 | 38 | 37 | 36 | 35 | 34 | 33 | 31 | 29 | 26 | 23 | 20 | 8 | 16 | 8 |

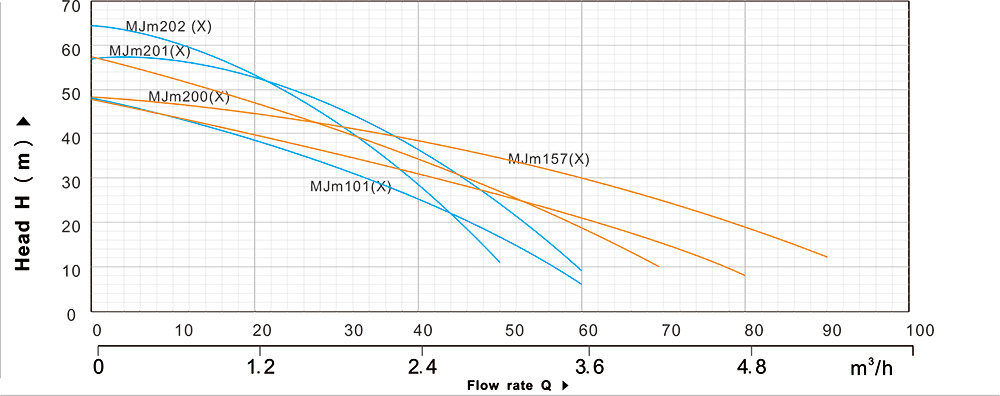

型号 | 功率 | 流量 Q |
m³/h | 0 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | 3.6 | 4.2 | 4.8 | 5.1 | 5.4 | ||
单相 | 三相 | KW | HP | l/min | 0 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 85 | 90 | |
MJm101(X) | 0.75 | 1 | 扬程 H m |
47 | 44 | 42 | 39 | 36 | 33 | 29 | 25 | 21 | 12 | 9 | ||||||
MJm156(X) | 1.1 | 1.5 | 48 | 44 | 42 | 40 | 38 | 36 | 33 | 31 | 28 | 26 | 21 | 14 | 8 | |||||
MJm157(X) | 1.1 | 1.5 | 58 | 53 | 49 | 47 | 44 | 42 | 38 | 35 | 31 | 26 | 18 | 10 | ||||||
MJm200(X) | 1.5 | 2 | 48 | 46 | 45 | 44 | 43 | 42 | 40 | 38 | 36 | 34 | 30 | 26 | 20 | 16 | 11 | |||
MJm201(X) | 1.5 | 2 | 58 | 56 | 54 | 52 | 49 | 46 | 42 | 37 | 32 | 25 | 8 | |||||||
MJm202(X) | 1.5 | 2 | 66 | 59 | 56 | 53 | 48 | 43 | 36 | 30 | 23 | 8 |
